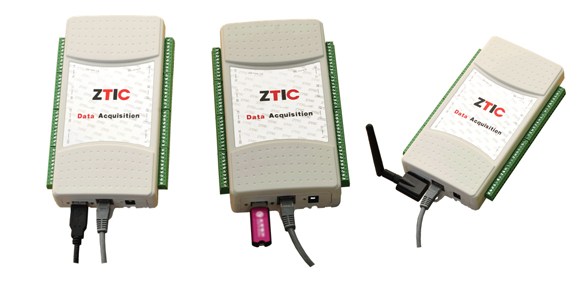

EM9636多功能数据采集设备

★ 具有以太网和无线Wi-Fi接口，可实现离线脱机数据采集
         EM9636数据采集设备是一款多功能、高性能的数据采集产品。CPU中央处理器采用ARM核心板，内部植入了嵌入式实时操作系统linux，产品设计选用了新一代高速、高分辫率、高性能集成电路芯片，这些均是世界顶级芯片供应厂商的产品（美国TI公司、AD公司和Altera公司）。现场可编程门阵列FPGA的使用，使EM9636数据采集产品发挥出了强大的功效，可满足不同客户的多种需求。

★ EM9636数据采集设备，具有多种总线接口可选用
以太网数据采集设备接口：网络接口支持标准的TCP协议和Modbus / TCP协议，便于PLC与组态软件操控；IP地址、网关、子网掩码、端口号均可设置；具有8MB（可扩展）缓冲区，可实现数据的主动上传、自动重发；网络接口可以将所采集的数据传输到局域网或公网，实现全球范围的数据采集与控制。
基于Internet网络技术的公网数据采集与设备升级
使用OpenVPN＋公网云服务器方式。既可以使用公网独立IP访问设备（方便性），也可以在公网范围内构建虚拟局域网来访问设备（安全性）。
使用公网独立IP时，在全球任何地方，只要能够连接到Internet网络上，不需要安装任何专业软件，就可以获取对应EM9636的采集数据。
使用虚拟局域网技术时，需要在客户端安装专用软件，就可以将客户端和对应EM9636数据采集模块构建到同一个虚拟局域网中，等同于使用Internet的网络资源来实现专有访问，Internet上的其他计算机都无法看到EM9636数据采集模块。这适用于安全性较高的场合。
可以通过Web浏览器从公司的服务器上下载最新的系统文件，自动更新EM9636数据采集模块的软件。为设备的软件升级提供极大的便利。
无线网络数据采集设备接口（Wi-Fi）：主机可以通过无线网卡长时间的操控EM9636数据采集设备，不会出现断网情况，满足了不同用户，特定环境下的使用，方便其与更多外设连接，如手机等无线通信设备。
★ EM9636数据采集设备，是新一代的集多种功能为一体，高速、高精度、多功能、宽范围信号测量与控制的数据采集产品，并可实现多个EM9636数据采集模块级联共同采集。
★ EM9636数据采集设备，具有离线采集功能，可以脱机使用。可将采集的数据实时存储在EM9636上的U盘或SD卡内，此产品可脱离计算机独立工作。提高了系统的可靠性，降低了使用成本，可用于恶劣环境下的无人值守及远程监控系统中。
★ EM9636数据采集设备，具有Web服务器功能。为方便用户使用，EM9636开通了web服务器功能，主机只要有web浏览器，就可以对EM9636进行监控，不需要编写任何程序。用户可通过PC端或手机端的web浏览器设置各项参数、查看状态以及查看实时数据。手机或移动设备可通过Wi-Fi与EM9636直接通讯。

数据监控：
EM9636数据采集设备安装了Boa WEB服务器，支持基于PHP的动态网页技术，
用户可以在终端使用web浏览器（IE、UC、Chrome等等）查看EM9636数据采集模块工作状态，设置EM9636数据采集设备各
项采集参数，浏览EM9636的实时采集数据。
离线信息监控：可以通过网页设置离线采集信息，下载离线采集数据。
安全性：为了保证安全性，实现了登陆密码网页，用户必须输入正确的密码后才能够使用EM9636数据采集设备。
便捷性：用户可以在本地使用浏览器更新下位机系统文件。

★ EM9636产品具有双看门狗：硬件看门狗防止下位机程序进入死锁状态，通讯看门狗防止通讯中断。
★ EM9636数据采集设备使用实时嵌入式操作系统linux ，资深用户可以自己编写程序，从而完全脱离PC机单独使用。
★ EM9636系列产品根据功能不同分为多种型号，详情请查阅产品说明书
★ 免费提供上位机虚拟仪器分析软件。如使用PC机操作EM9636数据采集设备，我公司还可免费提供上位机虚拟仪器分析软件（基于正版LabVIEW）。

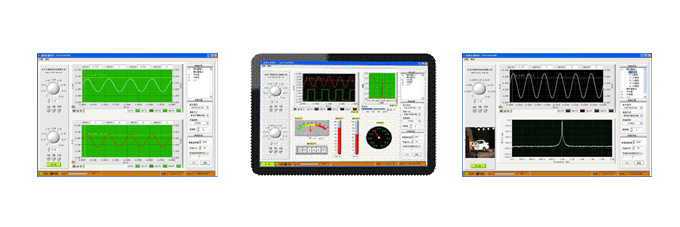

虚拟仪器软件主要功能
实时波形显示：在采集过程中实时显示数据曲线波形图。
实时数值显示：在采集过程中实时显示所采集数值的结果。
数据存储与回放：对采集的信号进行存储与回放及分析。
显示及打印报表：以曲线或图表的形式打印报表。
图形分析功能：对数据曲线进行缩放、平移、定位（游标）、对比。
★ EM9636数据采集设备结构。
结构材料：ABS757K阻燃，抗振动：17～500Hz，1G PTP 。
抗冲击： 10G/PEAK(11m ，sec)。
工作温度：-20℃～+70℃。
净重：71g。
外壳表面处理：火花纹
产品尺寸：详见技术说明书。
EM9636数据采集设备具有体积小、功耗低、实时信号采集、并可宽温（需定制）使用，支持多种总线、离线脱机采集存储数据等功能特点，可满足不同客户的多种需求。网络接口可以将所采集的数据传输到局域网或公网，从而实现全球范围的数据采集与控制。


EM9636M是EM9636B的简化版本，他们名称上的区分是尾坠"M"。EM9636M可以在用户要求时提供宽温产品，而EM9636则不可以。EM9636M和EM9636B差异主要如下：


下表主要描述了EM9636M系列中不同型号的功能差异：


√表示支持

X表示不支持
O表示系列中的特定产品支持

特点

总线类型：以太网
模拟输入：
通道数：单端32路（出厂默认），差分16路
最高采样频率：100KHz
连续采集：支持
伪同步：支持
触发方式：/内触发/内时钟/外触发/外时钟
触发脉冲宽度： ≥1us
分辨率：16位
误差：<0.02%
输入范围：0～10V（出厂默认）, -10～+10V, -5V～+5V， 0～5V，4～20mA（单端）
输入阻抗： 10MΩ

程控增益：1，2，5，10(可定制1、10、100、1000)

模拟输出：
通道数：4路
分辨率：12位
输出范围：0～10V（出厂默认），-10～+10V，0～5V， -5V～+5V
  4～20mA（需要外接直流12～24V电源）
输出阻抗：＜1Ω;
单通道电流驱动能力（电压方式）：2mA
总电流驱动能力（电压方式）：8mA

计数器：
通道数：6路
最高计数频率：2MHz
分辨率：16位
计数范围：0～65535
工作模式：加法计数器、频率测量
电平方式：5V CMOS
输入阻抗：10KΩ;

编码器：
通道数：2路
最高输入频率：100KHz
分辨率：AB计数32位，过零计数16位。
计数范围：AB：-2147483648~2147483647，过零计数：-32768~32767
电平方式：与计数器输入共用

PWM输出：
输出通道：3路
频率范围：250Hz~500KHz
相位控制：可以选择是否滞后90°;

数字量输入/输出：
通道数：16路可编程输入输出

连续采集：支持
输入阻抗：10KΩ（下拉）
电平方式：5V CMOS
单通道电流驱动能力：5mA
总电流驱动能力：50mA

光隔离数字量输入：
输入通道：8路
输入阻抗： 10KΩ;
输入电压范围：12V～28V（可定制成5V输入）
隔离类型：光耦隔离
隔离电压：500V

光隔离数字量输出：
输出通道：8路
电平方式：5V～24V
单通道电流驱动能力：30mA
总电流驱动能力：200mA
隔离类型：光耦隔离
隔离电压：500V

供电电压：
供电电压范围：直流9V～25V


一般特性
功耗：3.6 W
工作环境
环境温度:0～55℃(可定制宽温）
相对湿度:10～90%无凝结
存储环境
环境温度:-20～70℃(可定制宽温）
相对湿度:5～95%无凝结
物理特性
外形尺寸: 213.9mm X 114.55mm X 38.2mm
净重：385g
